電圧制御発振器 VCO22series(Dual Band)低背タイプ

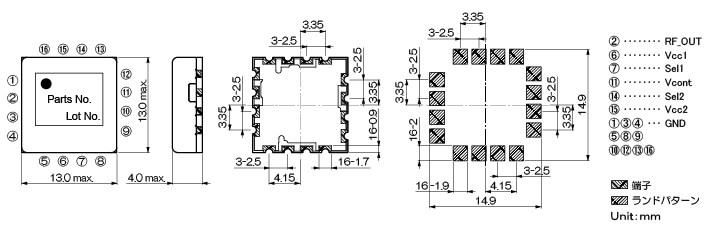

形状・推奨パッド寸法 Configurations, Recommendable footprint, Dimensions

VCO22シリーズ(Dual Band)低背タイプ

参考使用条件及び定格 Terms of use, Rating

項目 条件 / 定格 最大定格 単位
電源電圧1(Vcc1) 4.8 5.5 V
電源電圧2(Vcc2) 4.8 5.5 V
制御電圧(Vcont) 16.0 17.0 V
切替電圧1(Sel 1) 3.3 - V
切替電圧2(Sel 2) 3.3 - V
負荷インピーダンス 50 (公称) - Ω
動作温度範囲 -30 to +85 - °C
保存温度範囲 -40 to +85 - °C

参考電気的特性 Electrical Performance

項目 条件 規格値 単位
+25±3°C -30 to +85°C
発振周波数 (F) Lo Band
(Sel 1)
Vcont = 0.5V - 1500 (max.) MHz
Vcont = 16.0V - 1800 (min.)
Hi Band
(Sel 2)
Vcont = 0.5V - 1800(max.)
Vcont = 16.0V - 2080(min.)
周波数制御感度 ( F[16V]- F[0.5V] )/15.5V 23(typ.) - MHz/V
出力レベル - - 0±6 dBm
C/N Lo Band
(Sel 1)
Offset=10KHz -109(typ.) -101(max.) dBc/Hz
Offset=100KHz -129(typ.) -121(max.)
Hi Band
(Sel 2)
Offset=10KHz -108(typ.) -100(max.)
Offset=100KHz -129(typ.) -121(max.)
消費電流 - - 20(max.) mA
高調波 2次高調波 -10 (max.) - dBc
3次高調波 -20 (max.)
周波数
電源電圧変動
Vcc=4.8±0.2V
4.8V基準
±500 - KHz
周波数負荷変動 VSWR≦2 全位相
50Ω基準
±1500 - KHz

※ 備考
1)特記無き条件
電源電圧=4.8V、発振周波数1500 to 2080MHz、負荷=50Ω、指定測定回路とする。
2)推奨パッド
ランドパターン以外箇所、ショートする可能性がある為、必ず絶縁対策を行ってください。
