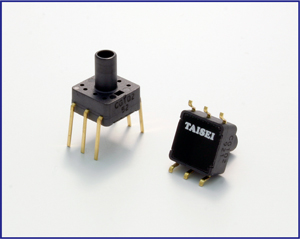

SSP11シリーズは、小型プラスチックパッケージタイプです。
・端子タイプは、DIPとSMDがあります。
・増幅・温度補償回路を内蔵した半導体圧力センサです。
・主な用途
[一般用] AV製品、家電製品、事務機器、情報・通信機器など
[産業用] 圧力スイッチ、空圧機器、圧縮空気圧力計測など
[医療用] 血圧計、酸素濃縮器、エアーベットなど

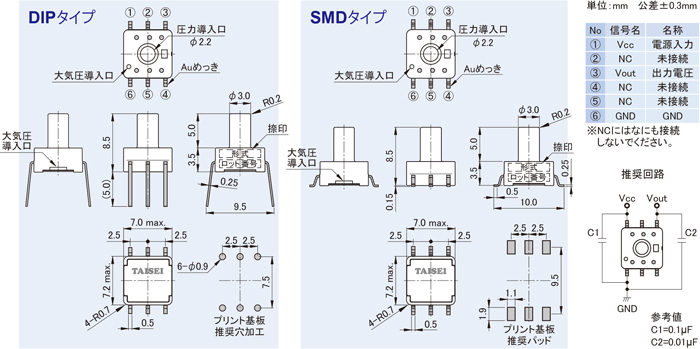

Unit:mm

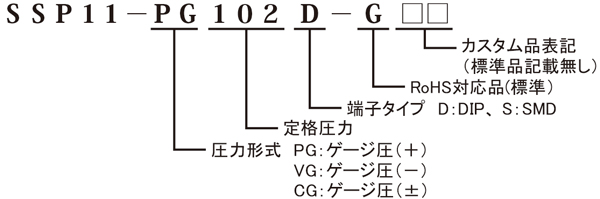

| 型式 | CG102 | VG102 | PG501 | PG102 | PG202 | PG502 | PG103 | |
|---|---|---|---|---|---|---|---|---|
| 摘要端子タイプ | D（DIP） | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| S（SMD） | 〇 | 〇 | 摘要なし | 〇 | 〇 | 〇 | 〇 | |
| 定格圧力 [ kPa ] | ±100 | -100 | 50 | 100 | 200 | 500 | 1000 | |
| 最大負荷圧力 | 定格圧力の3倍 | 定格圧力の1.5倍 | ||||||
| 圧力形式 | ゲージ圧 | |||||||
| 圧力媒体 | 非腐食性気体 | |||||||
| 使用温度範囲 [ °C ] | -20～+85（氷結、結露なきこと） | |||||||
| 補償温度範囲 [ °C ] | 0～+60（氷結、結露なきこと） | |||||||
| 駆動電圧 [ V ] | 5 ± 0.25 | |||||||
| オフセット電圧*1,2,3 [ V ] | 2.5 | 0.5 | ||||||
| 定格出力電圧*1,2,3 [ V ] | 4.5(+100kPa時) | 4.5 | ||||||
| 総合精度*１,2 [ %FS] | ±1.25 | |||||||
| 消費電流*1 [ mA ] | 10以下 | |||||||
注）*1 電源電圧５.０Ｖの特性を示します。電源電圧により特性が変動しますが、誤差は含みません。特に記載のない場合は２５℃での測定結果です。
*2 出力精度値は弊社出荷時の値です。
*3 安定してお使いいただくために、オフセット電圧がずれた場合にゼロ点補正が出来る設計をお願いします。
製品仕様は、改良のため変更することがあります。
Specifications of products are subject to change without notice.
